Robusni vođeni pneumatski cilindar za precizno pozicioniranje i velika opterećenja

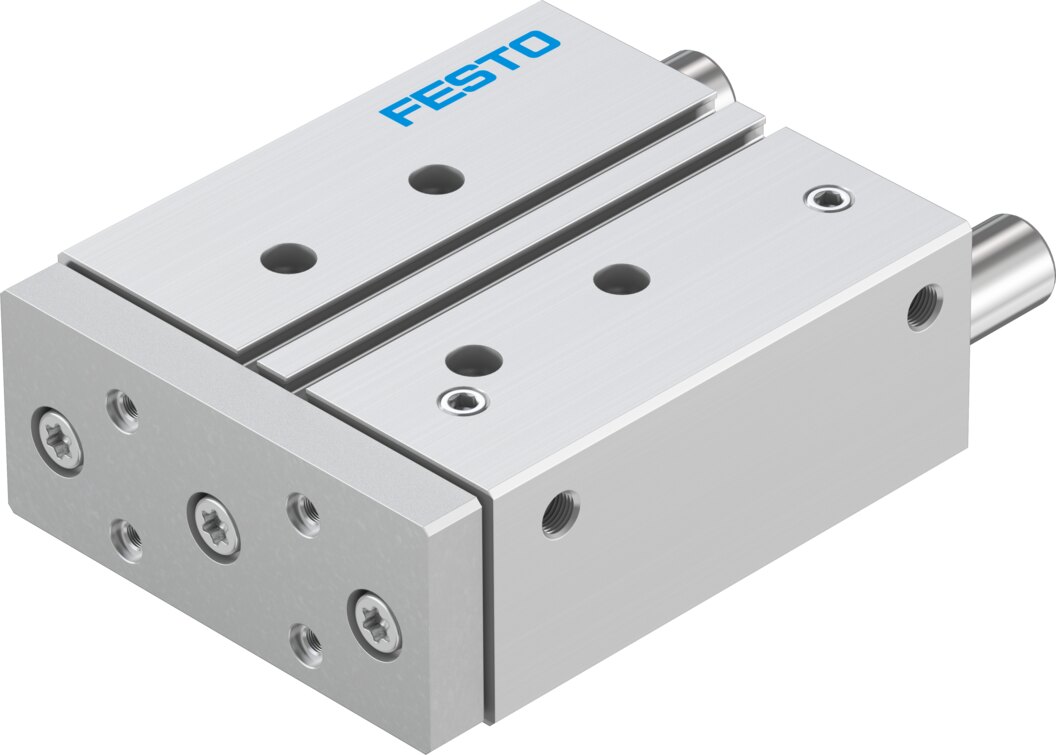

CILINDAR S VODILICOM DFM-40-80-P-A-GF FESTO predstavlja kompaktni vođeni pneumatski pogon koji objedinjuje cilindar i sustav vođenja u jednom kućištu. Namijenjen je aplikacijama koje zahtijevaju precizno linearno gibanje, visoku otpornost na bočna opterećenja i zaštitu od zakretanja. Zahvaljujući robusnoj konstrukciji idealan je za podizanje, pozicioniranje, zaustavljanje i manipulaciju teretima u industrijskoj automatizaciji.
Integrirana klizna vodilica omogućuje stabilan rad bez potrebe za dodatnim vanjskim vodilicama, čime se smanjuje broj komponenti i pojednostavljuje konstrukcija strojeva.
Prednosti proizvoda
Vođena izvedba s kliznim ležajevima GF osigurava visoku otpornost na bočne sile i torzijska opterećenja, što omogućuje sigurno rukovanje zahtjevnim teretima.
Promjer klipa od 40 mm i hod od 80 mm omogućuju snažan i precizan linearni pomak za širok raspon industrijskih primjena. Pri radnom tlaku od 6 bara ostvaruje teorijsku silu od približno 754 N pri izvlačenju i 686 N pri uvlačenju.
Elastično prigušenje na oba kraja hoda smanjuje udarce, vibracije i buku tijekom rada te povećava vijek trajanja sustava.
Tehničke karakteristike
Cilindar koristi dvostruko djelovanje za potpuno upravljanje kretanjem u oba smjera. Hod iznosi 80 mm, a promjer klipa 40 mm.
Radni tlak kreće se od 1,5 do 10 bara, dok maksimalna brzina gibanja doseže 0,8 m/s. Pneumatski priključak izveden je s navojem G1/8.
Integrirani magnetski klip omogućuje jednostavno korištenje senzora blizine za nadzor položaja i automatizirano upravljanje procesima.
Primjena u industrijskoj automatizaciji
Ovakav cilindar koristi se u montažnim linijama, transportnim sustavima, strojevima za pakiranje, robotskim ćelijama i uređajima za pozicioniranje.
Zbog velike otpornosti na bočna opterećenja posebno je prikladan za stezanje radnih komada, podizanje tereta i zaustavljanje proizvoda na transportnim linijama. Konstrukcija omogućuje pouzdan rad i pri većim opterećenjima gdje standardni cilindri nisu dovoljni.
Dugotrajan rad i otpornost
Kućište i poklopci izrađeni su od aluminijske legure visoke čvrstoće, dok NBR brtve osiguravaju pouzdano brtvljenje i dugotrajan rad.
Radna temperatura kreće se od -20 °C do +80 °C za izvedbu s kliznom vodilicom GF. Proizvod je usklađen s RoHS zahtjevima, LABS standardom prema VDMA24364-B1/B2-L normi te je prikladan za čiste prostore prema ISO 14644-1 klasi 6.
Zašto odabrati ovo rješenje?
Ako tražite pouzdan vođeni pneumatski cilindar za precizno pozicioniranje i rukovanje opterećenjima, CILINDAR S VODILICOM DFM-40-80-P-A-GF FESTO predstavlja izvrsno rješenje. Omogućuje visoku stabilnost, otpornost na bočna opterećenja i dugotrajan rad u zahtjevnim industrijskim uvjetima. Zahvaljujući kvaliteti brenda Festo idealan je izbor za profesionalne sustave automatizacije.
