Kompaktni pneumatski cilindar za preciznu industrijsku automatizaciju

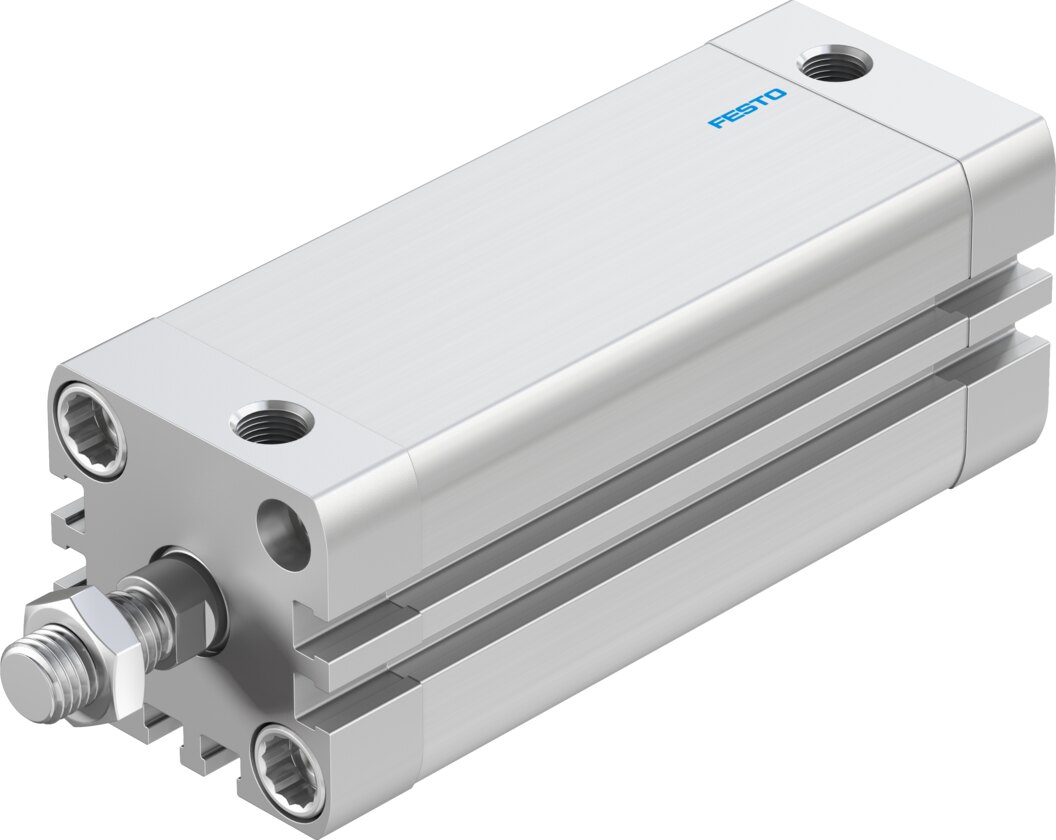

CILINDAR ADN-32-80-A-P-A FESTO predstavlja kompaktni dvoradni pneumatski cilindar izrađen prema normi ISO 21287. Zahvaljujući kompaktnim dimenzijama omogućuje uštedu prostora u odnosu na standardne ISO cilindre, a istovremeno pruža visoku pouzdanost i preciznost rada. Idealan je za primjenu u automatiziranim proizvodnim linijama, strojevima za pakiranje, montažnim sustavima i uređajima za pozicioniranje.
Njegova konstrukcija omogućuje jednostavnu integraciju u postojeće pneumatske sustave te osigurava dugotrajan rad uz minimalne zahtjeve za održavanjem.
Prednosti proizvoda
Kompaktna izvedba omogućuje do 50 % manju ugradbenu duljinu u usporedbi s mnogim standardnim cilindrima, što ga čini izvrsnim izborom za aplikacije s ograničenim prostorom.
Dvoradni princip rada omogućuje precizno upravljanje gibanjem u oba smjera te osigurava stabilan i pouzdan rad u različitim industrijskim procesima.
Integrirani elastični prigušni elementi na oba kraja hoda smanjuju udarce i vibracije te povećavaju trajnost pneumatskog sustava.
Tehničke karakteristike
Promjer klipa iznosi 32 mm, dok je hod cilindra 80 mm. Cilindar koristi jednostranu klipnjaču s vanjskim navojem M10x1,25 za jednostavno povezivanje s mehaničkim elementima.
Radni tlak kreće se od 0,6 do 10 bara, a pneumatski priključak izveden je s navojem G1/8.
Pri radnom tlaku od 6 bara ostvaruje približno 483 N sile pri izvlačenju i 415 N sile pri povratnom hodu.
Integrirana mogućnost detekcije položaja pomoću magnetskih senzora omogućuje jednostavno povezivanje s automatiziranim sustavima upravljanja.
Primjena u industrijskoj automatizaciji
Ovakav kompaktni cilindar koristi se u uređajima za pozicioniranje, transportnim sustavima, montažnim linijama, strojevima za pakiranje i drugim automatiziranim procesima.
Zbog male mase pokretnih dijelova i kompaktnih dimenzija posebno je prikladan za brze radne cikluse i aplikacije gdje je raspoloživi prostor ograničen.
Mogućnost integracije senzora položaja dodatno povećava preciznost i učinkovitost sustava automatizacije.
Dugotrajan rad i otpornost
Kućište je izrađeno od eloksirane kovane aluminijske legure, dok su brtve izrađene od TPE-U (PUR) materijala koji osigurava dugotrajan i pouzdan rad.
Radna temperatura kreće se od -20 °C do +80 °C, a proizvod posjeduje CRC 2 klasifikaciju otpornosti na koroziju. Usklađen je s RoHS zahtjevima te LABS standardom prema VDMA24364-B1/B2-L normi.
Prikladan je i za primjenu u čistim prostorima prema ISO 14644-1 klasi 5.
Zašto odabrati ovo rješenje?
Ako tražite kompaktan i pouzdan pneumatski cilindar za precizne linearne pomake, CILINDAR ADN-32-80-A-P-A FESTO predstavlja izvrsno rješenje za profesionalnu industrijsku automatizaciju. Omogućuje visoku pouzdanost, jednostavnu ugradnju i dugotrajan rad čak i u zahtjevnim radnim uvjetima. Zahvaljujući kvaliteti brenda Festo idealan je izbor za moderne pneumatske sustave.
