Visokokvalitetni Y spoj za grananje pneumatskih instalacija

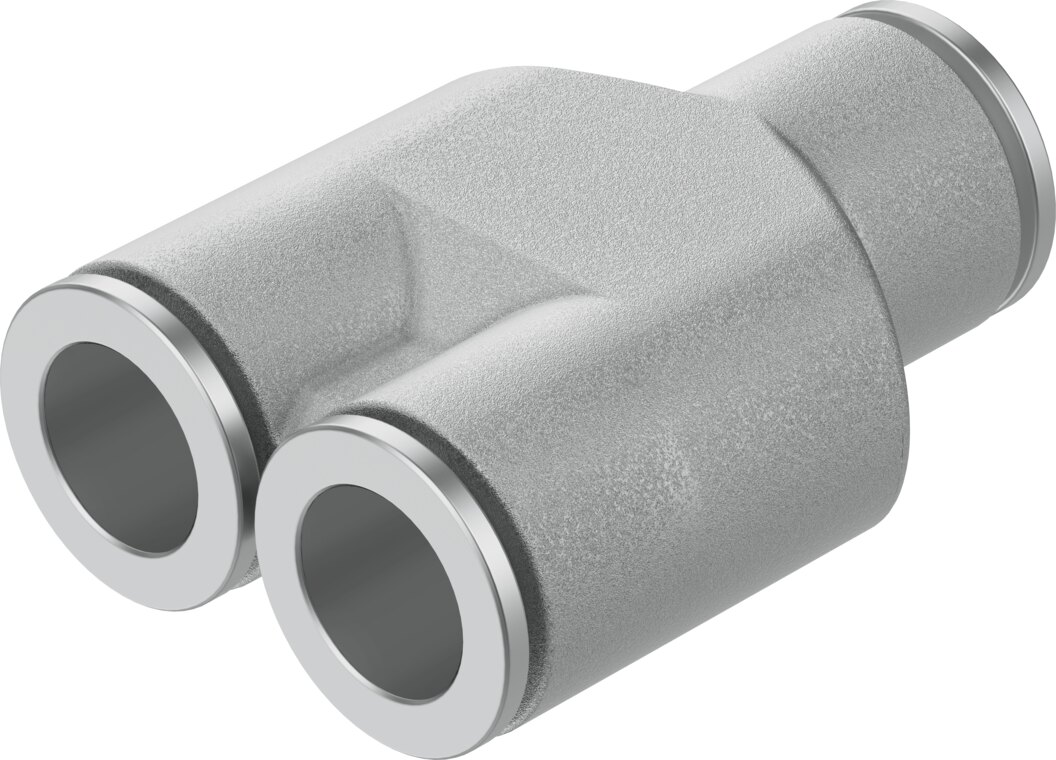

Y SPOJ UTIČNI NPQH-Y-Q10-E-P10 FESTO namijenjen je razdvajanju jednog pneumatskog voda na dvije odvojene grane unutar sustava komprimiranog zraka. Zahvaljujući Y izvedbi omogućuje učinkovitu distribuciju zraka uz minimalan pad tlaka te jednostavnu organizaciju pneumatskih instalacija u industrijskim postrojenjima.
Ovaj spoj koristi Push-Pull tehnologiju spajanja koja omogućuje brzo i sigurno povezivanje pneumatskih cijevi bez dodatnog alata. Takvo rješenje pojednostavljuje montažu, održavanje i nadogradnju sustava.
Prednosti proizvoda
Y konstrukcija omogućuje raspodjelu komprimiranog zraka prema dvije odvojene linije, čime se smanjuje potreba za dodatnim spojnim elementima i pojednostavljuje izvedba pneumatskih instalacija.
Push-Pull princip osigurava brzo umetanje i sigurno zadržavanje cijevi tijekom rada pod visokim tlakom. Demontaža je jednako jednostavna, što olakšava servisiranje i održavanje sustava.
Visoka otpornost na koroziju, temperaturu i kemijske utjecaje omogućuje primjenu u zahtjevnim industrijskim okruženjima.
Tehničke karakteristike
Spojnik je predviđen za pneumatske cijevi vanjskog promjera 10 mm na svim priključcima. Nazivna veličina iznosi 9,5 mm, a dubina umetanja cijevi 18,3 mm, što osigurava sigurno i stabilno spajanje.
Radni tlak kreće se od vakuuma (-0,95 bara) do 20 bara, što omogućuje primjenu u pneumatskim, vakuumskim i određenim vodenim sustavima.
Kućište je izrađeno od kemijski niklanog mesinga, dok su elementi za prihvat cijevi izrađeni od visokolegiranog nehrđajućeg čelika. Brtve od FPM materijala osiguravaju izvrsnu otpornost na temperaturu i kemijske utjecaje.
Primjena u industrijskoj automatizaciji
Ovakav Y spoj koristi se u pneumatskim upravljačkim sustavima, proizvodnim linijama, robotskim ćelijama, strojevima za pakiranje i drugim industrijskim postrojenjima gdje je potrebno grananje komprimiranog zraka.
Prikladan je za rad s komprimiranim zrakom prema normi ISO 8573-1:2010, vakuumom te vodom bez prisutnosti leda. Moguća je i uporaba s podmazanim zrakom.
Zahvaljujući NSF certifikaciji prikladan je i za primjene povezane s prehrambenom industrijom.
Otpornost i dugotrajan rad
Spojnik posjeduje CRC 3 klasifikaciju otpornosti na koroziju, što ga čini pogodnim za zahtjevna industrijska okruženja s povećanim korozijskim opterećenjem.
Radna temperatura kreće se od 0 °C do +150 °C, dok je proizvod prikladan za čiste prostore prema ISO 14644-1 klasi 4. Konstrukcija je usklađena s RoHS zahtjevima i LABS standardom prema VDMA24364-B1/B2-L normi.
Zašto odabrati ovo rješenje?
Ako tražite kvalitetan pneumatski spoj za grananje cijevi promjera 10 mm, Y SPOJ UTIČNI NPQH-Y-Q10-E-P10 FESTO predstavlja pouzdano i dugotrajno rješenje. Omogućuje brzo spajanje, sigurno brtvljenje i visoku otpornost na zahtjevne radne uvjete. Zahvaljujući kvaliteti brenda Festo idealan je izbor za profesionalne pneumatske sustave i industrijsku automatizaciju.
