Brzo i sigurno povezivanje pneumatskih cijevi

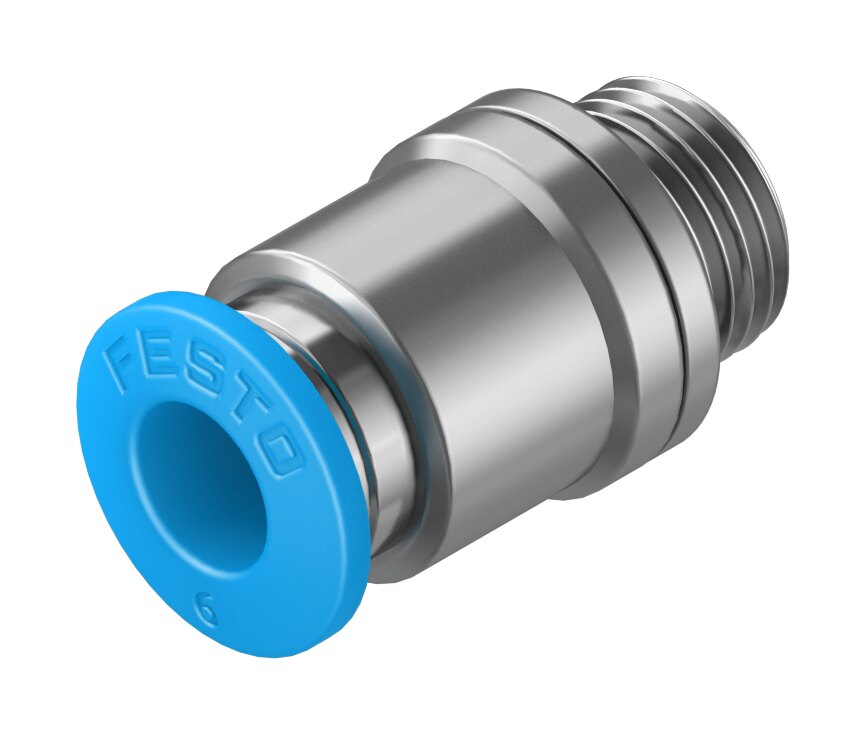

SPOJ UTIČNI NAVOJNI QS-G1/8-6-I FESTO namijenjen je brzom i pouzdanom povezivanju pneumatskih cijevi vanjskog promjera 6 mm u sustavima komprimiranog zraka. Dio je provjerene QS serije spojnih elemenata koja omogućuje jednostavnu montažu bez dodatnog alata zahvaljujući Push-Pull principu spajanja.
Kompaktna konstrukcija i visoka kvaliteta izrade čine ovaj spoj idealnim rješenjem za pneumatske upravljačke sustave, proizvodne linije, strojeve za pakiranje i ostale aplikacije industrijske automatizacije.
Prednosti proizvoda
Push-Pull sustav omogućuje brzo umetanje i sigurno pričvršćivanje cijevi bez potrebe za posebnim alatima. Time se značajno skraćuje vrijeme montaže i održavanja sustava.
Ravna izvedba osigurava optimalan protok zraka i jednostavno povezivanje pneumatskih komponenti u ograničenom prostoru.
Vanjski navoj G1/8 omogućuje jednostavnu integraciju u širok raspon ventila, cilindara, pripremnih grupa i ostalih pneumatskih uređaja.
Tehničke karakteristike
Spoj koristi vanjski navoj G1/8 te priključak za pneumatsku cijev vanjskog promjera 6 mm. Nazivna širina protoka iznosi 4,2 mm, a dubina umetanja cijevi 17 mm.
Radni tlak kreće se od vakuuma (-0,95 bara) do maksimalno 14 bara, ovisno o temperaturi rada.
Nominalni moment pritezanja iznosi 5,4 Nm, dok je montaža omogućena pomoću unutarnjeg imbusa veličine 4 mm.
Primjena u industrijskoj automatizaciji
Ovakav utični navojni spoj koristi se u pneumatskim upravljačkim sustavima, strojevima za pakiranje, automatiziranim proizvodnim linijama, robotskim aplikacijama i sustavima distribucije komprimiranog zraka.
Prikladan je za rad s komprimiranim zrakom prema normi ISO 8573-1:2010 te s vodom bez prisutnosti leda. Moguća je i uporaba s podmazanim zrakom.
Zahvaljujući jednostavnoj montaži i pouzdanom brtvljenju predstavlja praktično rješenje za profesionalne pneumatske instalacije.
Otpornost i dugotrajan rad
Kućište je izrađeno od niklanog mesinga koji pruža dobru otpornost na koroziju i mehanička opterećenja. Brtva od NBR materijala osigurava sigurno i dugotrajno brtvljenje spoja.
Radna temperatura kreće se od -10 °C do +80 °C. Proizvod je usklađen s RoHS zahtjevima te LABS standardom prema VDMA24364-B1/B2-L normi. Također je prikladan za primjenu u čistim prostorima prema ISO 14644-1 klasi 4.
Zašto odabrati ovo rješenje?
Ako tražite kvalitetan pneumatski spoj za cijev promjera 6 mm s navojem G1/8, SPOJ UTIČNI NAVOJNI QS-G1/8-6-I FESTO predstavlja pouzdano i dugotrajno rješenje. Omogućuje brzo spajanje, sigurno brtvljenje i jednostavnu integraciju u pneumatske sustave. Zahvaljujući kvaliteti brenda Festo idealan je izbor za profesionalnu industrijsku automatizaciju.
