Pouzdano rješenje za brzo povezivanje pneumatskih cijevi

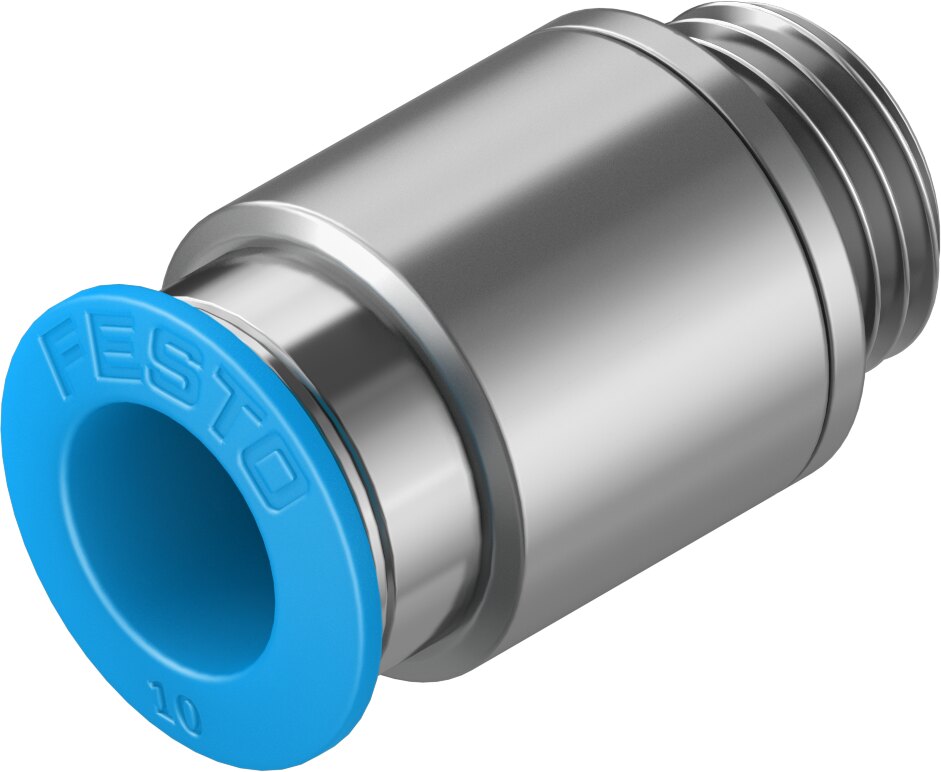

SPOJ UTIČNI NAVOJNI QS-G1/4-10-I FESTO namijenjen je brzom i sigurnom povezivanju pneumatskih cijevi vanjskog promjera 10 mm s komponentama koje koriste navoj G1/4. Zahvaljujući provjerenom Push-Pull principu spajanja omogućuje jednostavnu montažu bez dodatnog alata te osigurava pouzdano brtvljenje u pneumatskim sustavima.
Ovaj spojni element dio je poznate QS serije koja se odlikuje visokom kvalitetom izrade, jednostavnom ugradnjom i dugotrajnom pouzdanošću u industrijskim aplikacijama.
Prednosti proizvoda
Push-Pull tehnologija omogućuje brzo umetanje i sigurno prihvaćanje pneumatske cijevi bez dodatnih alata. Time se smanjuje vrijeme montaže i pojednostavljuje održavanje sustava.
Ravna izvedba omogućuje optimalan protok zraka i jednostavno povezivanje različitih pneumatskih komponenti poput ventila, cilindara i pripremnih grupa.
Navoj G1/4 s brtvenim prstenom osigurava sigurno i dugotrajno brtvljenje spoja čak i pri zahtjevnijim radnim uvjetima.
Tehničke karakteristike
Spoj koristi muški navoj G1/4 i priključak za pneumatsku cijev vanjskog promjera 10 mm. Nazivna širina protoka iznosi 8,5 mm, dok je dubina umetanja cijevi 20,7 mm.
Radni tlak kreće se od vakuuma (-0,95 bara) do 14 bara, ovisno o temperaturi i uvjetima rada.
Nominalni moment pritezanja iznosi 9 Nm, a spoj se montira pomoću unutarnjeg šesterokuta veličine 4 mm.
Primjena u industrijskoj automatizaciji
Ovakav utični navojni spoj koristi se u pneumatskim upravljačkim sustavima, proizvodnim linijama, strojevima za pakiranje, robotskim aplikacijama i sustavima distribucije komprimiranog zraka.
Prikladan je za rad s komprimiranim zrakom prema normi ISO 8573-1:2010, vakuumom te vodom prema deklaraciji proizvođača. Moguća je i uporaba s podmazanim zrakom.
Njegova univerzalna primjena i jednostavna montaža čine ga jednim od najčešće korištenih spojnih elemenata u pneumatskim instalacijama.
Otpornost i dugotrajan rad
Kućište je izrađeno od niklanog mesinga koji pruža visoku otpornost na koroziju i mehanička opterećenja. Prihvatni element izrađen je od visokolegiranog nehrđajućeg čelika, dok NBR brtva osigurava sigurno i dugotrajno brtvljenje.
Radna temperatura kreće se od -10 °C do +80 °C. Proizvod je usklađen s RoHS zahtjevima te LABS standardom prema VDMA24364-B1/B2-L normi.
Zašto odabrati ovo rješenje?
Ako tražite kvalitetan pneumatski spoj za cijev promjera 10 mm s navojem G1/4, SPOJ UTIČNI NAVOJNI QS-G1/4-10-I FESTO predstavlja pouzdano i dugotrajno rješenje. Omogućuje brzo spajanje, sigurno brtvljenje i jednostavnu integraciju u pneumatske sustave. Zahvaljujući kvaliteti brenda Festo idealan je izbor za profesionalnu industrijsku automatizaciju.
