Kompaktni vođeni pneumatski cilindar za precizne linearne pomake

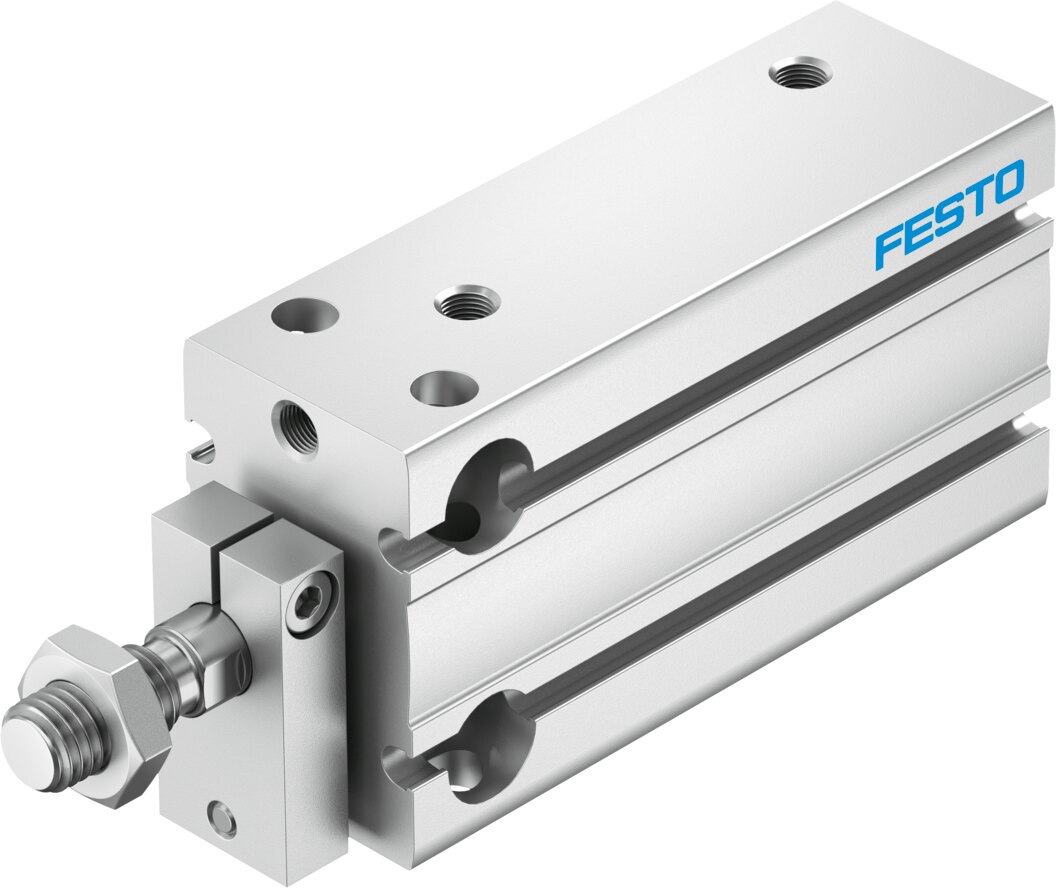

CILINDAR DPDM-Q-16-30-PA FESTO predstavlja kompaktni dvoradni pneumatski cilindar s integriranim vođenjem i zaštitom od zakretanja. Namijenjen je primjenama koje zahtijevaju precizno linearno gibanje, visoku stabilnost i pouzdano vođenje opterećenja. Zahvaljujući kompaktnoj konstrukciji idealan je za automatizirane proizvodne linije, uređaje za pozicioniranje, sustave za rukovanje proizvodima i montažne stanice.
Integrirana vodilica s jarmom osigurava stabilno kretanje klipa te sprječava neželjeno zakretanje tijekom rada. Time se povećava preciznost pozicioniranja i sigurnost procesa.
Prednosti proizvoda
Promjer klipa od 16 mm i hod od 30 mm omogućuju precizne i ponovljive linearne pomake u različitim industrijskim aplikacijama. Pri radnom tlaku od 6 bara cilindar ostvaruje približno 121 N sile pri izvlačenju te oko 104 N sile pri povratnom hodu.
Integrirano vođenje povećava otpornost na bočna opterećenja i omogućuje korištenje bez dodatnih vanjskih vodilica. To pojednostavljuje konstrukciju strojeva i smanjuje broj potrebnih komponenti.
Elastično prigušenje na oba kraja hoda smanjuje vibracije i udarce te pridonosi duljem vijeku trajanja cilindra i okolnih mehaničkih sklopova.
Tehničke karakteristike
Cilindar koristi dvoradni način rada te omogućuje preciznu kontrolu kretanja u oba smjera. Pneumatski priključak izveden je s navojem M5 za jednostavno povezivanje na sustav komprimiranog zraka.
Radni tlak kreće se od 1,5 do 8 bara, a radni medij je komprimirani zrak prema normi ISO 8573-1:2010. Moguć je i rad s podmazanim zrakom uz kontinuiranu primjenu podmazivanja.
Detekcija položaja moguća je pomoću senzora blizine, što omogućuje jednostavnu integraciju u automatizirane sustave upravljanja i nadzora procesa.
Primjena u industrijskoj automatizaciji
Ovakav vođeni cilindar koristi se u uređajima za pozicioniranje, manipulacijskim sustavima, automatskim montažnim linijama, sustavima za sortiranje i strojevima za pakiranje.
Zahvaljujući zaštiti od zakretanja posebno je prikladan za primjene gdje je potrebno precizno vođenje tereta bez dodatnih mehaničkih vodilica. Time se postiže veća pouzdanost i smanjuju troškovi konstrukcije stroja.
Dugotrajan rad i otpornost
Kućište je izrađeno od kovane aluminijske legure, dok su brtve izrađene od TPE-U (PU) materijala koji osigurava dugotrajan rad i pouzdano brtvljenje. Konstrukcija posjeduje CRC 2 klasifikaciju otpornosti na koroziju te je usklađena s RoHS zahtjevima.
Radna temperatura okoline kreće se od -10 °C do +80 °C, što omogućuje primjenu u širokom rasponu industrijskih uvjeta. Cilindar je prikladan i za primjenu u čistim prostorima prema ISO 14644-1 klasi 6.
Zašto odabrati ovo rješenje?
Ako tražite kompaktan vođeni pneumatski cilindar s visokom preciznošću i zaštitom od zakretanja, CILINDAR DPDM-Q-16-30-PA FESTO predstavlja izvrsno rješenje za profesionalnu industrijsku automatizaciju. Omogućuje stabilno vođenje, precizne pomake i dugotrajan rad čak i u zahtjevnim proizvodnim okruženjima. Zahvaljujući kvaliteti brenda Festo idealan je izbor za moderne pneumatske sustave.
