Kompaktni pneumatski cilindar za snažne i precizne pomake

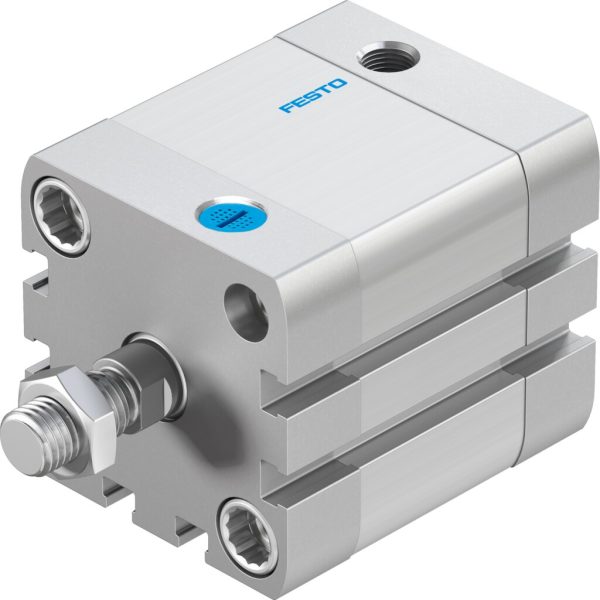

CILINDAR ADN-50-10-I-P-A-S6 FESTO pripada seriji kompaktnih pneumatskih cilindara izrađenih prema normi ISO 21287 te je namijenjen primjenama gdje su potrebni velika sila, kompaktne dimenzije i visoka pouzdanost rada. Zahvaljujući kratkom hodu i robusnoj konstrukciji predstavlja idealno rješenje za automatizirane proizvodne linije, strojeve za pakiranje, manipulacijske sustave i različite industrijske procese.
Dvostruko djelovanje omogućuje precizno upravljanje kretanjem klipa u oba smjera, dok kompaktna izvedba omogućuje ugradnju i u prostore s ograničenim raspoloživim prostorom.
Prednosti proizvoda
Promjer klipa od 50 mm omogućuje razvoj velike radne sile uz vrlo kratki hod od 10 mm. Pri radnom tlaku od 6 bara cilindar ostvaruje približno 1178 N sile pri izvlačenju te 1057 N sile pri povratnom hodu.
Elastično prigušenje na oba kraja hoda smanjuje vibracije i udarce tijekom rada te doprinosi duljem vijeku trajanja pneumatskog sustava.
Magnetski klip omogućuje jednostavno pozicioniranje pomoću senzora blizine, čime se povećava razina automatizacije i kontrole procesa.
Tehničke karakteristike
Cilindar koristi dvostruko djelovanje i klipnjaču s unutarnjim navojem M10 za jednostavno povezivanje s mehaničkim komponentama. Pneumatski priključak izveden je s navojem G1/8.
Radni tlak iznosi od 0,6 do 10 bara, što omogućuje primjenu u širokom rasponu pneumatskih sustava. Radni medij je komprimirani zrak prema normi ISO 8573-1:2010.
Kućište je izrađeno od glatko anodizirane aluminijske legure, dok je klipnjača izrađena od visokolegiranog čelika otpornog na habanje. Brtve od TPE-U (PUR) materijala osiguravaju pouzdano brtvljenje i dugotrajan rad.
Primjena u industrijskoj automatizaciji
Ovakav kompaktni pneumatski cilindar koristi se u sustavima pozicioniranja, montažnim stanicama, uređajima za stezanje, sortirnim sustavima i drugim automatiziranim procesima gdje su potrebni kratki, precizni i snažni linearni pomaci.
Zbog male ugradbene duljine posebno je pogodan za strojeve i uređaje s ograničenim prostorom. Integracija senzora položaja omogućuje dodatnu kontrolu i optimizaciju proizvodnih procesa.
Dugotrajan rad i otpornost
Radna temperatura od -20 °C do +80 °C omogućuje primjenu u različitim industrijskim uvjetima. Konstrukcija posjeduje CRC 2 klasifikaciju otpornosti na koroziju te LABS (PWIS) usklađenost prema VDMA24364-B1/B2-L normi.
Visokokvalitetni materijali i precizna izrada omogućuju dugotrajan rad uz minimalne zahtjeve za održavanjem te pouzdane performanse tijekom velikog broja radnih ciklusa.
Zašto odabrati ovo rješenje?
Ako tražite kompaktan pneumatski cilindar velike sile za profesionalnu industrijsku automatizaciju, CILINDAR ADN-50-10-I-P-A-S6 FESTO predstavlja izvrsno rješenje. Omogućuje snažan potisak, precizne pomake i dugotrajan rad u zahtjevnim uvjetima. Zahvaljujući kvaliteti brenda Festo idealan je izbor za moderne pneumatske sustave.
